反吹法钟罩式气体流量标准装置
发布时间：2015/01/09 08:49:04
成果概况
该装置以钟罩式气体流量标准装置为主标准器，采用反吹进气方式，使经过处理的较高压力气体流经被检流量计后进入钟罩，钟罩上升后容积增加，其增加的容积值与流量计的指示值进行比较，从而达到检测高压损气体流量计目的。
作为国内首创性研究，反吹法钟罩式气体流量标准装置的建设，实现了一种高压气体流量测量的平台，弥补国内现有气体流量标准装置的不足之处，经过对福禄克DHI的molbloc高压气体质量流量计的检测测试，得到结论为：各流量点下测量误差值与其在美国出厂时的检测报告相差0.01%。

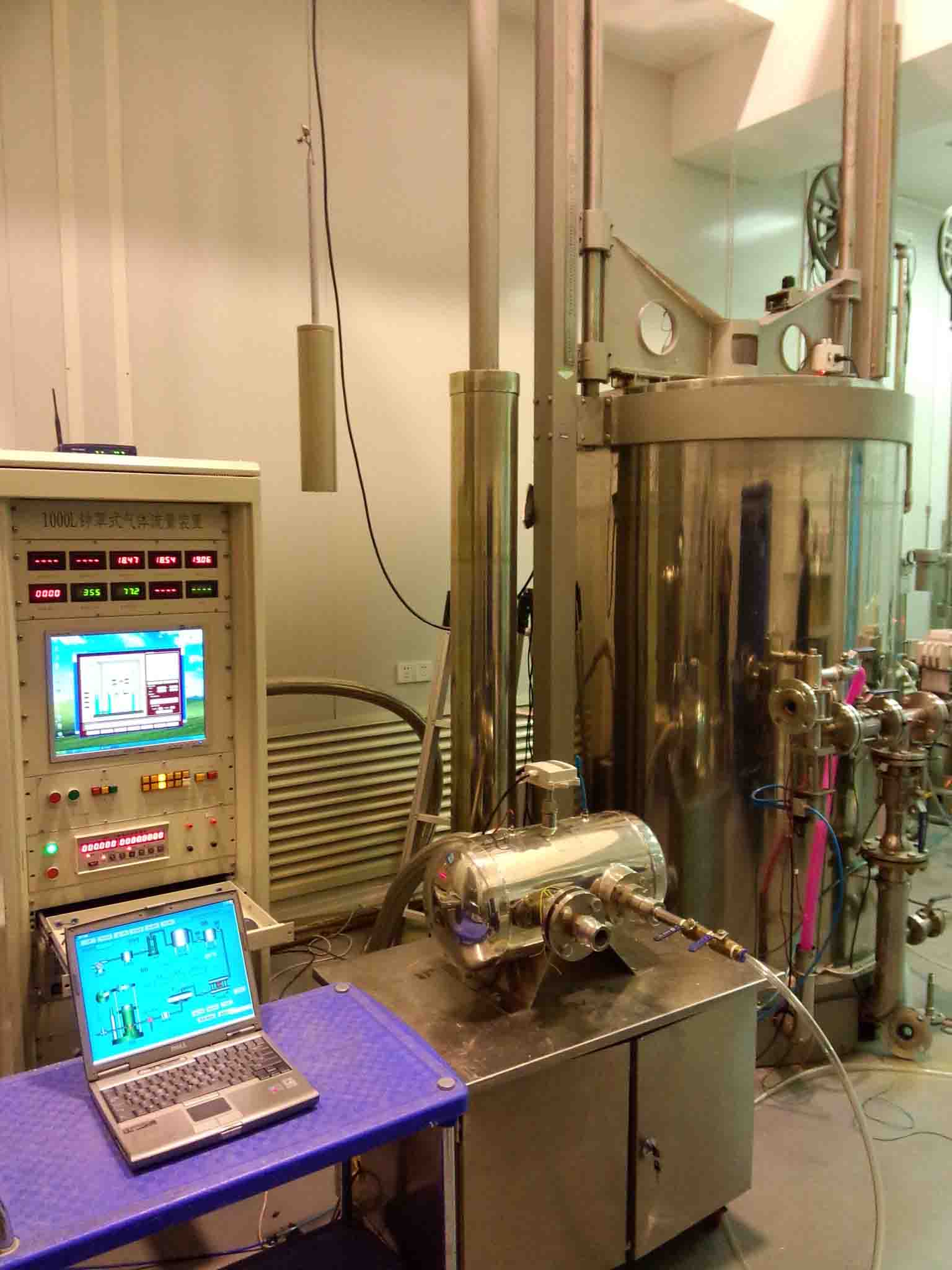

该装置由气源系统、冷却系统、干燥系统、稳压调节系统、恒温系统、计量主标准器系统和自动控制系统等部分组成，其中计量主标准器系统、稳压调节系统、恒温系统、自动控制系统为核心功能部件。该装置的主标准器准确度等级分别为0.1级和0.2级，其中，0.1级钟罩为国内最高准确度等级，已成为我院和国家燃气表质量监督检验中心的主要检测设备。
项目支持及荣誉
2013年获辽宁省科技进步奖三等奖
2011年获辽宁质量技术监督科技进步一等奖
2008年获得国家质检总局科技计划项目支持
技术指标
采用0.2级钟罩时，装置不确定度0.2%，流量上限达120m3/h
采用0.1级钟罩时，装置不确定度0.1%，流量上限达60m3/h
气体二级稳压方式，1000L标准器压力波动<10Pa，2000L标准器压力波动<20Pa
服务领域
燃气表检测领域。
